HSZ Typ 1-tons manuell kedjetelfer

Baiyi-fabrikens HSZ-typ 1-tons manuella kättingtelfer, även känd som en manuell lyftlyft av kugghjulstyp, har en nominell lyftkapacitet på 1000 kg. Det är en lätt lyftanordning som använder manuell kedjedragning för att lyfta tunga föremål. Den har en självlåsande broms och är lämplig för scenarier utan strömförsörjning, i trånga utrymmen och som kräver exakta lyft. Den består av en lyftkedja, manuell kedja, broms, övre och nedre krokar samt ytterhölje.

Skicka förfrågan

Produktbeskrivning

1. Karakteristisk

HSZ typ 1-tons manuell kättingtelfer producerad av Hebei Baiyi Lifting Equipment Machinery Factory är en bärbar manuell lyftanordning med en nominell belastning på 1T som strikt överensstämmer med nationella industristandarder. Under lyftprocessen förlitar sig enheten på symmetrisk tvåstegs cylindrisk växellåda för att enkelt uppnå arbetsbesparande och effektiva lyft av tunga föremål. Den kräver ingen extern ström eller andra strömkällor och kan anpassas till olika strömfria och utomhusscenarier. Det är ett vanligt litet lyftverktyg inom industri-, infrastruktur- och tillverkningsområden.

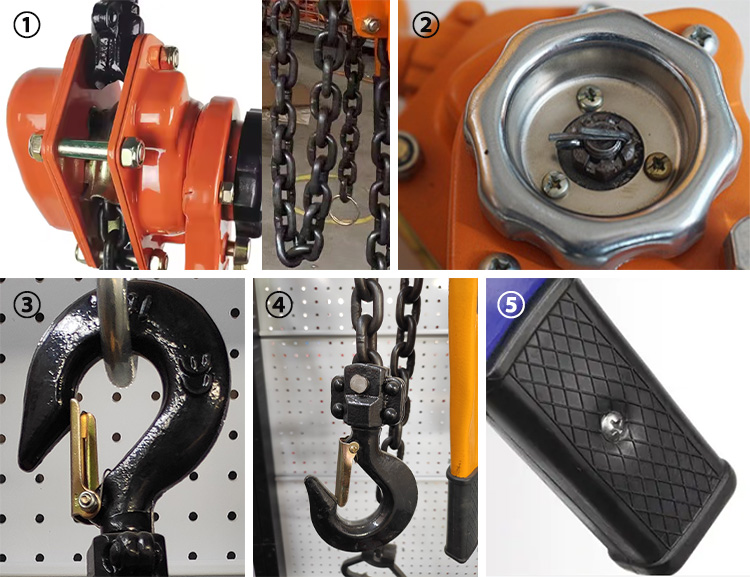

2. KOMPONENTER

Hebei BaiYi Hoisting Machinery Manufacturing Co., Ltd som en mer än tio år fabrik som producerar lyft- och lyftutrustning, för HSZ-typ 1-tons manuella kedjelyftkomponenter använder bästa kvalitet.

Komponentdelar	Beskrivning
Övre krokenhet	Inklusive krok, säkerhetsspärr och lyftring, som används för fixering på bärande stödpunkter (som stålbalkar).
Nedre krokenhet	Inklusive krok, säkerhetsspärr och krokram, används för att hänga upp tunga föremål.
Lyftkedja (Grad G80)	Höghållfast legerat stål, enkelkedjelager 1 ton, vertikalt överförande last.
Handkedja Hjul & Handkedja	Manuell ingångsände, driver intern växellåda.
Växellåda	Trestegs planetväxel, förstärker dragkraften (ca 80 gånger) för att uppnå retardation och kraftökning.
Bromssystem	Spärrhake + spärrhake + friktionsplatta, låses automatiskt under belastning för att förhindra glidning.
Bostäder & sköld	Skyddar inre delar från damm och kollision.
Namnskylt	Märkning av märklast, lyfthöjd, fabriksinformation och säkerhetsvarningar.

3. DATUM

Parameterobjekt	Standardvärde	Anmärkningar
Nominell lyftkapacitet	1000 kg (1 t)	Överbelastning är strängt förbjudet
Standard lyfthöjd	2,5m / 3m	Kan anpassas för förlängning
Testbelastning	1,5t	Fabrikstest av statisk belastning
Minsta avstånd mellan två krokar	270 mm	Dimension vid lägsta lyftläge
Full-last Hand Chain Pull	≈300N (cirka 30 kg kraft)	Lätt att manövrera manuellt
Lyftkedja	Klass G80, φ6mm, enkel kedja	Brotthållfasthet ≥ 4 gånger märklasten
Total maskinvikt	≈10 kg	Bärbar och lätt att bära
Arbetarklass	M3 (lätt / medelstor belastning)	Lämplig för allmänna arbetsförhållanden
Säkerhetsfaktor	≥4:1	Hållfasthetsgaranti för kedjor och krokar

HSZ Type 1-ton Manual Chain Hoist

4. Standarddriftsprocedurer

1. Inspektion före användning:

Kontrollera om det finns trasiga, knäckta eller kraftigt rostade kedjor; se till att kroken är intakt och fri från deformation, och att säkerhetsspärren är i gott skick. Alla delar ska fungera normalt; belastningen ska vara ≤1000kg.

2. Korrekt installation och lyft:

Kroken måste hängas upp från en pålitlig stödpunkt. Lasten ska placeras på krokens centrala bärande punkt; överbelasta inte. Operatören måste stå i samma plan som handkedjehjulet och dra handkedjan medurs med en jämn hastighet för att hålla lasten stadigt stigande. När lasten är upphängd låses bromsen automatiskt; du kan sluta vid det här laget. Arbetare får inte stå eller gå under lasten. När du sänker, dra handkedjan moturs med jämn hastighet; lasten kommer att sjunka långsamt.

3. Operation slutförd:

Efter att ha avslutat lyftoperationen, ta bort kroken, rengör kedjan och höljet, applicera rostskyddsolja och förvara på en torr, ventilerad plats.

5. Säkerhetsföreskrifter

1. Överbelastning är strängt förbjuden: För HSZ typ 1-tons manuell kättingtelfer Under inga omständigheter får märklasten överskridas.

2. Snedlyft/horisontell dragning är strängt förbjudet: HSZ typ 1-tons manuell kättingtelfers kedja måste vara vertikal.

3. Felaktig upphängning är strängt förbjuden: Den nedre kroken får inte hakas tillbaka i kedjan; det tunga föremålet måste hängas längst ner i mitten av kroken.

4. Om kedjan skadas, bromsfel eller växellådsstopp inträffar ska du omedelbart sluta använda den för reparation.

5. Icke-manuell körning är strängt förbjuden: Tvångsdriv inte kedjan med motorer, skiftnycklar etc.

6. Regelbundet underhåll: Applicera smörjolja på transmissionskedjan varje månad och utför last- och bromstest var sjätte månad.

6. Vanliga frågor

F1: Vad händer om kedjan inte rör sig när den manövreras manuellt för HSZ typ 1-tons manuell kättingtelfer?

• Kontrollera om det inte är överbelastat, kedjan kröker/klämmer sig, hindrar tunga föremål, bromsar låser sig eller otillräcklig växelsmörjning.

F2: Vad händer om den tunga bromsen misslyckas under nedstigning?

Kontrollera om det finns slitna friktionsplattor, defekta spärrfjädrar, spärr som fastnat eller överdriven kedjasmörjning.

F3: Vad ska jag göra om kedjan hoppar/går ur spåret?

Detta kan bero på vinklade lyft, vridning av kedjan, slitna kedjehjul eller att operationen inte är i samma plan. Stoppa omedelbart driften, räta ut kedjan och se till att den lyfts vertikalt.
