Fordonsmonterad minikran

Vilka är de justerbara delarna av bommen på en fordonsmonterad minikran?

1. Manuell treläges justerbar bomlängd (med stift);

2. Manuell treläges justerbar bomvinkel (med stift);

3. 360-graders bomrotation (utan döda vinklar).

Vilka är bomförlängningsmåtten och bärförmågan för 500 kg och 1 000 kg fordonsmonterade minikranar?

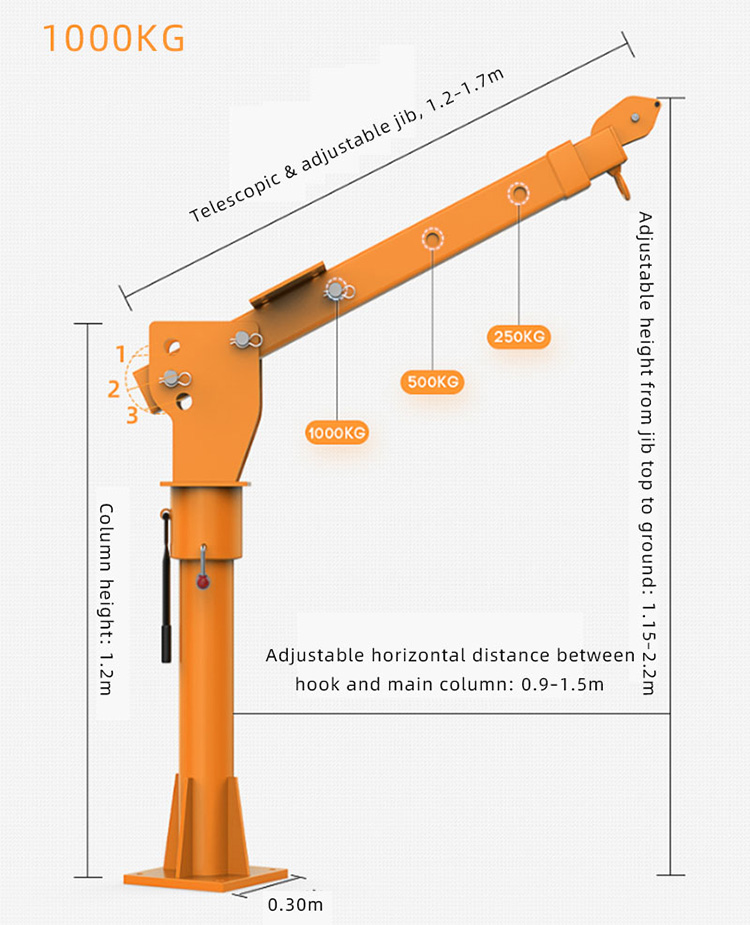

Det teleskopiska längdområdet för en 500 kg bom är 1,2 meter (lastkapacitet 100 kg), 1,4 meter (lastkapacitet 250 kg) och 1,7 meter (lastkapacitet 500 kg). Teleskoplängden och lastkapacitetsintervallet för en 1000 kg bom är 250 kg, 1,4 meter (lastkapacitet 500 kg) och 1,7 meter (lastkapacitet 1000 kg).

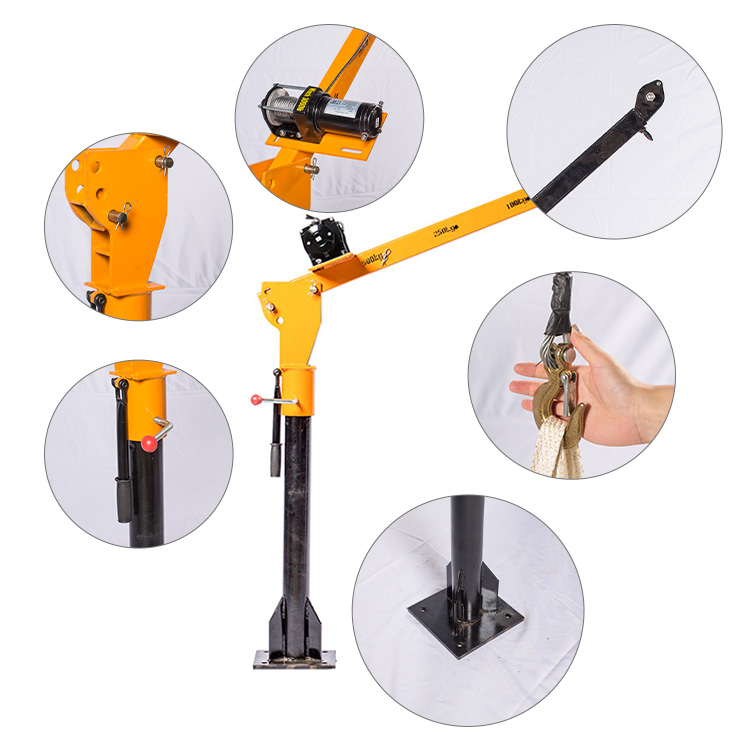

Produktdetaljer

1. Förtjockad bas:Den här fordonsmonterade minikranen är gjord av högkvalitativt stål, fäst med fyra hålsskruvar för stabilitet och säkerhet.

2. Förstärkt krok:Höghållfast krok med låsflikar för att förhindra att den lossnar. Den kan hålla tunga, tuffa föremål utan att halka, vilket garanterar säkerhet.

3. Riktningspositionslås:Låser bommen för att förhindra rotation, vilket ökar lyftsäkerheten.

4. Bomstift:Trelägesjustering för att möta olika höjdkrav, vilket ökar användbarheten.

5. Motorbas:Förtjockad stålplåt svetsad till bommen för att bilda en dedikerad motorbas för stabil motordrift.

6. Främre armremskiva:Inbäddade lager och repstoppstift förbättrar lyftstabiliteten avsevärt.

Installationsmetod

Förberedelse:Förbered höghållfasta bultar, brickor och skiftnycklar. Kontrollera styrkan på den fordonsmonterade minikranramen och välj en installationsposition nära fordonets tyngdpunkt.

Fixa basen:Lägg till en förtjockad stålplåt till ramen. Rikta in kranbasen med stålplåten och ramen, borra hål och dra åt med bultar. Helsvetsning kan användas för förstärkning.

Montering av huvuddelen:Installera trycklagret i kolonnen och fäst sedan kolonnen vid basen. Installera vipparmen och teleskopbommen i pelaren i ordningsföljd och lås dem med skruvar.

Ansluta systemet:Installera den elektriska/hydrauliska pumpen, anslut oljerören och ledningsnätet, fixera den elektriska vinschen och trä stållinan genom bomremskivan.

Testning och acceptans:Testa lyft-, rotations- och begränsningsfunktionerna. Kontrollera bultmomentet och rörledningens tätning för att säkerställa att det inte lossnar eller läcker.

Den fordonsmonterade minikranen har en enkel och kompakt övergripande struktur, med en lastkapacitet på 500 kg och 1000 kg.Hebei Shengyu Hoisting Machinery Manufacturing Co., Ltdstöder anpassade 1,5-tons och 2-tons modeller. För frågor, ring vår hotline på 15133220087 (samma nummer för WeChat) eller mailakate@syhoist.com. Välkommen att kontakta oss!
